自定义数据上报规则

约 4634 字大约 15 分钟

自定义数据上报规则

提示

如果您还不了解什么是 ThingsCloud 消息规则，以及消息规则的创建方法，请浏览消息规则基础。

什么是自定义数据上报规则

自定义数据上报规则 是 ThingsCloud 消息规则的一种。当设备通过 自定义数据流 向云平台上报数据时，会触发该规则，平台可以解析这些数据生成设备属性，也可以将数据转发给其它设备，或向当前设备下发数据。

提示

如果您还不了解自定义数据流的消息格式，请浏览自定义数据流。

在实际物联网项目中，有些设备和传感器并不直接支持 ThingsCloud 的 MQTT 标准规范，而是使用各自的私有协议或二进制报文。例如：

通过 DTU 透传的 Modbus RTU 二进制报文
通过 TCP 接入的自定义二进制或文本协议
通过 LoRaWAN 网关转发的子设备数据
通过第三方云平台转发过来的设备数据

面对这些非标准数据，自定义数据上报规则可以让它们在进入 ThingsCloud 后被灵活解析和处理，最终转化为统一的设备属性或下发指令。

触发条件

下图展示了该规则的触发时机：

自定义数据上报规则需要同时满足以下条件才会触发：

设备已上报自定义数据：设备通过 MQTT 或 TCP 等方式，向云平台发送了自定义数据流消息。
已创建自定义数据上报规则：在该设备或其所属设备类型下，已创建了自定义数据上报规则。
自定义数据流匹配：规则中配置的自定义数据流标识符，与设备上报时使用的自定义数据流标识符一致。

需要特别说明的是：

对于同一设备上报的同一则自定义数据消息，平台仅会触发一条自定义数据上报规则。如果需要同时执行多个操作，需要将它们配置在同一条规则中。
在同一条规则内部，不同类型操作会同时执行，且没有严格的先后顺序。
同类型操作在达到数量上限后不再执行。各类操作的数量上限不同，Modbus RTU 解析 最多可添加 10 个，其它操作默认最多添加 1 个。

支持的操作

自定义数据上报规则目前支持以下操作：

操作名称	介绍信息
Modbus RTU 解析	通过可视化配置解析规则，实现对 Modbus RTU 数据上报进行解析，生成设备属性。
属性解析函数	编写 Javascript 云函数，解析自定义上报数据，生成设备的属性集合，实现属性上报。
云网关解析函数	编写 Javascript 云函数，解析自定义上报数据，生成网关上报协议，实现云网关。
向当前设备下发自定义数据	通过云函数生成自定义数据，通过指定的自定义数据流下发到当前上报数据的设备。

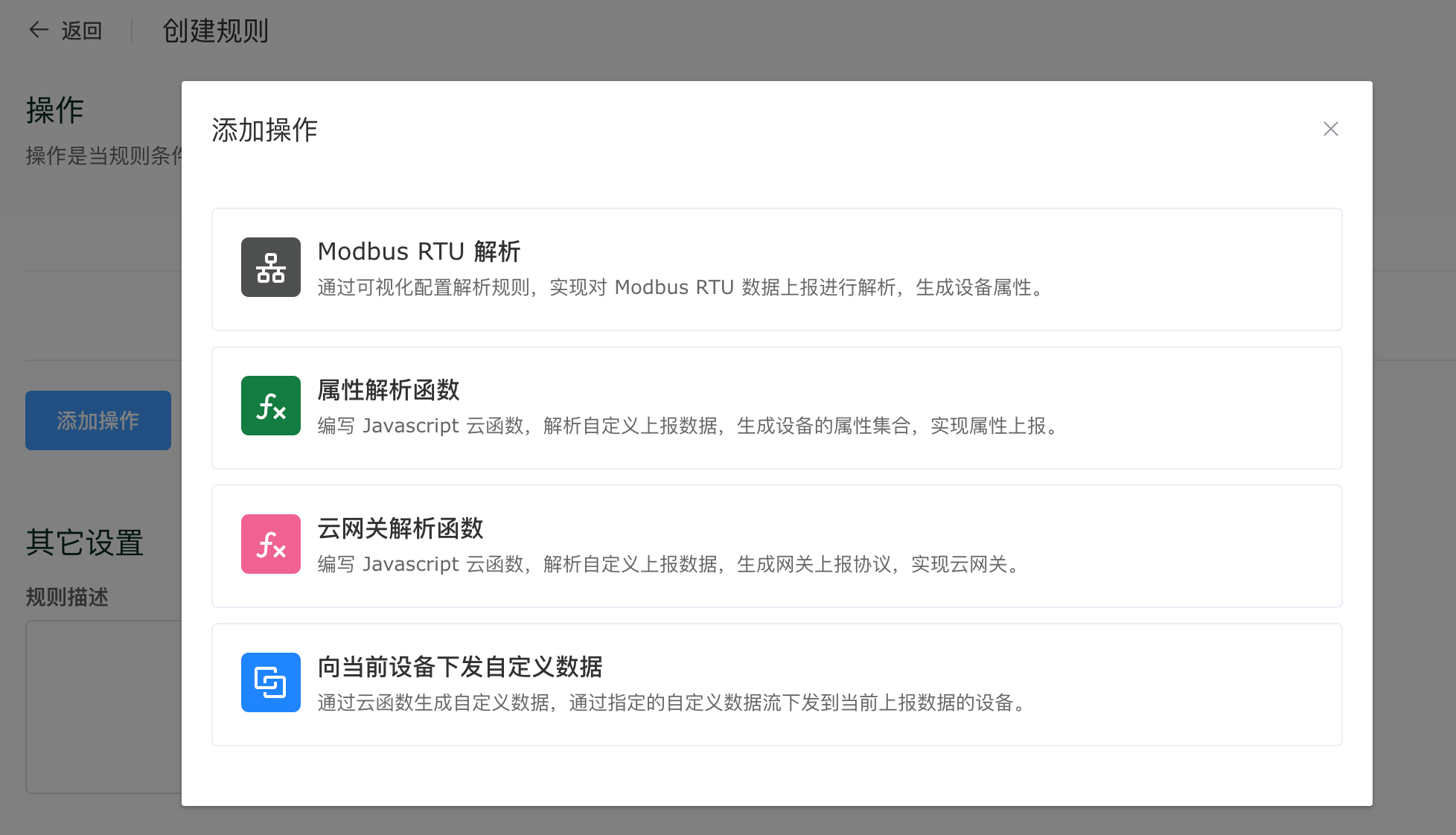

在创建或编辑规则时，可以添加这些操作，如下图。

Modbus RTU 解析

在使用 DTU 等设备连接 Modbus 传感器或执行器时，通常用 TCP 透传或 MQTT 透传模式，直接将子设备的 Modbus 报文，利用云平台的自定义数据流，上报到云平台。

提示

关于 DTU 接入 ThingsCloud 的详细介绍，请浏览 DTU 接入

使用 Modbus RTU 作为数据格式的自定义数据上报，可以使用该操作快速配置 Modbus RTU 报文的解析规则，直接生成设备属性。

目前支持解析以下功能码的从机消息响应：

01：读取线圈寄存器
02：读取离散输入寄存器
03：读取保持寄存器
04：读取输入寄存器

以 03 功能码为例，可以设置数据提取规则，如下图：

这里还提供了规则测试，让 Modbus RTU 十六进制格式的报文复制到这里，可以使用上报配置的解析规则，进行模拟解析，来验证规则是否正确。如下图：

在填写配置时，一些需要注意的地方如下：

使用子设备地址：开启后，对于 网关子设备 类型的设备，将自动使用 子设备地址 替换规则中的 从机地址。
适用于同设备类型的多个子设备，接入网关的不同 Modbus 地址，无需单独为每个子设备创建解析规则。
数据字节数：用来检查 Modbus RTU 消息报文的数据部分字节数是否符合要求，如果不符合，则不解析。当设备有多条 Modbus RTU 消息上报时，可以用数据字节数来进行区分。

属性解析函数

属性解析函数的目的是将设备上报的自定义数据，通过自定义函数进行解析处理，生成设备属性，通过内部流转上报到设备。

 module.exports = function (identifier, data, options) {
    /**
     * 参数：
     * identifier:  上报的自定义数据流标识符
     * data:        上报的自定义数据，二进制 Buffer格式
     * options:     自定义数据流的扩展选项，例如 MQTT Topic 中的动态参数
     * 返回值：
     * attributes:  生成设备属性
     */

    var attributes = {};

    return attributes;
}

参数

identifier：string 类型，自定义数据流的标识符。
data：Buffer 类型，自定义数据流的消息报文，采用原始二进制字节流格式。
options：object 类型，自定义数据流的扩展选项。当自定义数据流使用 MQTT Topic 动态参数时，可通过 options.params 获取这些参数。

返回值

object 类型：解析后的设备属性集合。

示例：解析 Modbus RTU 数据格式

如果某些设备使用了不标准的 Modbus 协议报文，我们无法直接使用前边的 Modbus RTU 解析 操作。又或者在解析 Modbus 报文的同时，我们还要进行一些逻辑计算，那么可以在 云解析函数 中实现 Modbus 报文的解析。

例如，一个 DTU 在 Modbus 01 、02 两个地址上分别连接了温湿度传感器和二氧化氯传感器，解析函数如下：

module.exports = function (identifier, data, options) {

    var attributes = {};

    // 使用内置函数，验证 CRC
    if (!Cloud.validateCrc16Modbus(data)){
        return attributes;
    }

    if (data[0] == 0x01){
        // 温湿度传感器的从机地址
        let humidity = data.readInt16BE(3) * 0.1;
        let temperature = data.readInt16BE(5) * 0.1;
        attributes.humidity = humidity.toFixed(3);
        attributes.temperature = temperature.toFixed(3);
    }

    if (data[0] == 0x02){
        // 二氧化氯传感器的从机地址
        let cio2 = data.readInt16BE(3);
        let point = data.readInt16BE(5);
        if (point == 2) {
            // 根据标志位设置数值倍数，依据传感器厂家的使用说明
            cio2 *= 0.1;
        }
        if (cio2 <= 200) {
            // 正常量程内则记录
            attributes.cio2 = cio2.toFixed(3);
        }
    }

    return attributes;
}

示例：解析自定义二进制数据格式

自定义二进制数据格式的处理，同样是对 data 参数进行自定义解析。

示例：解析 JSON 数据

例如，设备通过 TCP 接入平台后，通过自定义数据流上报了以下 JSON 消息：

{
    "temperature": 34.2,
    "humidity": 67
}

我们希望将 JSON 数据全部转入设备属性中，解析函数可以这样写：

module.exports = function (identifier, data, options) {

    var attributes = {};

    // 利用内置函数将 data 转换为 JSON 对象格式
    const json = Cloud.jsonParse(data.toString());
    attributes = json;

    return attributes;
}

解析后返回的属性集合，被设备最终接收，如下：

{
    "temperature": 34.2,
    "humidity": 67
}

示例：提取需要的 JSON 数据

例如，设备上报了以下自定义 JSON 消息：

{
    "messageId": "100293",
    "ts": 1609143039050,
    "data": [
        {
            "params": {
                "temperature": 34.2,
                "humidity": 67
            }
        }
    ]
}

我们希望将其中有用的数据提取出来，转入到设备属性中，解析函数这样写：

module.exports = function (identifier, data, options) {

    var attributes = {};

    // 利用内置函数将 data 转换为 JSON 对象格式
    const json = Cloud.jsonParse(data.toString());
    if (json.data[0] == undefined){
        return attributes;
    }
    attributes = json.data[0].params;

    return attributes;
}

解析后返回的属性集合，被设备最终接收，如下：

{
    "temperature": 34.2,
    "humidity": 67
}

示例：解析 Plaintext 文本消息格式

Plaintext 消息由可见字符组成，可能是定长的，也可能是不定长的，解析相对比较简单，只要按设备消息格式的规范来逐个解析里边的信息，生成相应的属性。

例如，设备上报的消息格式如下，代表了温度和湿度。

23.5,67

解析函数如下：

module.exports = function (identifier, data, options) {

    var attributes = {};

    // 将 data 转换为 string 字符串格式
    const text = data.toString();
    const info = text.split(",");
    if (info.length == 2) {
        attributes = {
            "temperature": info[0],
            "humidity": info[1],
        }
    }

    return attributes;
}

解析后生成的属性集合如下：

{
    "temperature": 23.5,
    "humidity": 67
}

再例如，设备上报的消息考虑到扩展性，将字段信息也加入了其中，如下：

temperature:23.5,humidity:67,co2:2300

解析函数如下：

module.exports = function (identifier, data, options) {

    var attributes = {};

    // 将 data 转换为 string 字符串格式
    const text = data.toString();
    // 通过逗号分隔符，转为数组
    const items = text.split(",");
    // 遍历数组
    items.forEach(item => {
        // 通过冒号分隔符，转为数组
        const parts = item.split(":");
        if (parts.length == 2) {
            // 写入属性中
            attributes[parts[0]] = parts[1] * 1;
        }
    })

    return attributes;
}

解析出来的属性集合如下：

{
    "temperature": 23.5,
    "humidity": 67,
    "co2": 2300
}

提示

在规则云函数中，除了可以调用 Javascript 的标准函数外，ThingsCloud 还提供了一系列的 内置函数库，增强了云函数的能力。

云网关解析函数

云网关解析函数 操作用于将网关设备通过自定义数据流收到的上报数据，转换为 ThingsCloud 网关协议中的 上报子设备属性 格式，从而让第三方网关（如 LoRaWAN 网关、Modbus 透传网关等）实现平台侧的云网关能力。

提示

关于 ThingsCloud 网关协议的详细介绍，请浏览网关 MQTT 接入。

选项

云函数：编写 Javascript 代码，将自定义数据上报解析为网关上报子设备属性的消息。

云函数参数

identifier：string 类型，上报的自定义数据流标识符。
data：Buffer 类型，上报的自定义数据，原始二进制字节流格式。
options：object 类型，自定义数据流的扩展选项，例如 MQTT Topic 中的动态参数。

云函数返回值

object 类型：构造一个网关上报子设备属性的消息，格式请参考上报子设备属性。
null：表示不转发消息到子设备。

示例：RAK LoRaWAN 网关转发到子设备

在 RAK LoRaWAN 网关接入 ThingsCloud 的示例中，网关通过自定义数据流 lora 上报了包含 dev_id 和 data 的 JSON 消息。使用云网关解析函数，可以将该消息转发给对应的子设备。

module.exports = function (identifier, data, options) {
    /**
     * 参数：
     * identifier:  上报的自定义数据流标识符
     * data:        上报的自定义数据，二进制 Buffer格式
     * options:     自定义数据流的扩展选项
     * 返回值：
     * attributes:  网关上报子设备属性
     */

    var json = Cloud.jsonParse(data);
    var attributes = {};
    if (options.params.dev_id) {
        attributes[options.params.dev_id] = {
            data: json.data
        }
    }

    return attributes;
}

以上函数将子设备地址（dev_id）作为键，将 json.data 作为该子设备的属性，转发给云平台。云平台会根据子设备地址，将属性写入对应的子设备。

示例：从 JSON 消息中解析多子设备属性

假设网关一次性上报了多个子设备的数据，JSON 格式如下：

{
    "nodes": [
        {"addr": "A1001", "temperature": 23.5, "humidity": 60},
        {"addr": "A1002", "temperature": 25.1, "humidity": 58}
    ]
}

解析函数可以这样写：

module.exports = function (identifier, data, options) {
    var json = Cloud.jsonParse(data);
    var attributes = {};

    if (json.nodes && Array.isArray(json.nodes)) {
        json.nodes.forEach(node => {
            attributes[node.addr] = {
                temperature: node.temperature,
                humidity: node.humidity
            }
        });
    }

    return attributes;
}

解析后，子设备地址为 A1001 和 A1002 的设备将分别收到对应的温度、湿度属性。

示例：解析 Modbus 透传网关的子设备数据

某些 DTU 作为 Modbus 透传网关时，会将不同从机地址的 Modbus 响应一起上报。可以通过从机地址区分子设备，并解析出属性。

例如，网关上报的 Modbus RTU 报文中，第一个字节为从机地址：

module.exports = function (identifier, data, options) {
    var attributes = {};

    // 校验 CRC
    if (!Cloud.validateCrc16Modbus(data)) {
        return attributes;
    }

    // 从机地址作为子设备地址
    var subDeviceAddr = data[0].toString();

    // 解析 03 功能码：从第 3 字节开始为数据
    if (data[1] === 0x03 && data[2] === 4) {
        attributes[subDeviceAddr] = {
            temperature: data.readInt16BE(3) * 0.1,
            humidity: data.readInt16BE(5) * 0.1
        }
    }

    return attributes;
}

向当前设备下发自定义数据

该操作用于在收到设备自定义数据上报后，自动向当前设备下发自定义数据。可通过云函数动态生成下发的消息内容，常用于以下场景：

设备上报数据后，平台自动回复确认或应答。
根据设备上报内容，动态生成下一次查询指令。
设备通过 TCP 接入且为低功耗设备，在设备上线时主动下发缓存的配置。

提示

该操作下发到当前上报数据的设备，若需要向其它设备下发，请使用属性上报规则中的向指定设备下发自定义数据。

选项

云函数：动态生成下发自定义数据。
推送方式：选择设备接入平台使用的协议，可选 MQTT 或 TCP。
延迟设置：可设置下发数据的延迟时间（秒数）。
自定义数据流：选择设备通过哪个自定义数据流接收消息，请填写在设备类型中已创建的自定义数据流标识符。

云函数参数

identifier：string 类型，上报的自定义数据流标识符。
data：Buffer 类型，上报的自定义数据，原始二进制字节流格式。
options：object 类型，自定义数据流的扩展选项。当自定义数据流使用 MQTT Topic 动态参数时，可通过 options.params 获取这些参数。

云函数返回值

object 类型：构造一个下发自定义数据的消息。
null：表示不下发数据到设备。

下发自定义数据的消息 object 格式，根据自定义数据流的数据格式不同，分为以下几种：

HEX 数据格式：

{
    "type": "hex",
    "msg": "02030010000185FC"
}

Plaintext 文本格式：

{
    "type": "text",
    "msg": "location,1,5,6,0"
}

JSON 格式：

{
    "type": "json",
    "msg": {
        "command": "openLock",
        "led": "ON"
    }
}

示例：TCP 设备上报后自动回复确认

设备通过 TCP 接入平台，每次上报一条文本消息后，希望平台立即回复 ACK。当自定义数据流的消息格式为 Plaintext 时，云函数可以这样写：

module.exports = function (identifier, data, options) {
    /**
     * 参数：
     * identifier:  上报的自定义数据流标识符
     * data:        上报的自定义数据，二进制 Buffer格式
     * options:     自定义数据流的扩展选项，例如 MQTT Topic 中的动态参数
     * 返回值：
     * object:      构造下发的自定义数据对象
     */

    var text = data.toString();
    if (text.indexOf("REPORT") === 0) {
        return {
            type: "text",
            msg: "ACK"
        }
    }

    return null;
}

示例：根据心跳数据生成 Modbus 查询指令

假设设备通过自定义数据流上报一条应用层心跳数据，内容为一个字节的十六进制 00。平台收到该心跳后，自动向设备发送一条 Modbus 查询指令。利用内置的 Cloud.ModbusRTU 函数可以方便地生成指令：

module.exports = function (identifier, data, options) {
    // 判断上报数据是否为应用层心跳：长度为 1 个字节，且值为 0x00
    if (data.length == 1 && data[0] == 0x00) {
        // 设置从站地址为 1
        Cloud.ModbusRTU.setUnitId(1);

        // 生成读取保持寄存器 0~1 的 03 功能码指令
        var msg = Cloud.ModbusRTU.readHoldingRegisters(0, 2);

        return {
            type: "hex",
            msg: msg
        }
    }

    return null;
}

以上函数仅在收到心跳数据 00 时，才会向设备下发 010300000002C40B，用于查询寄存器数据。其它上报数据不会触发查询指令。

示例：根据 Modbus 控制指令回复延迟查询设备状态

在工控场景中，常常需要在向设备下发继电器控制指令（例如启动变频器）后，等待设备执行完成，再查询设备的最新运行状态。例如，平台通过 Modbus 05 功能码下发继电器控制指令后，设备会回复一条 05 功能码响应报文。收到该响应后，等待 5 秒钟，再向设备下发 03 功能码查询指令，读取变频器的运行状态和运行频率。

module.exports = function (identifier, data, options) {
    // 判断上报数据是否为 Modbus 05 功能码的响应报文
    // 05 功能码响应报文结构：从机地址(1字节) + 功能码 0x05(1字节) + 线圈地址(2字节) + 写入值(2字节) + CRC(2字节)
    if (data.length >= 8 && data[1] === 0x05) {
        // 设置从站地址为 1
        Cloud.ModbusRTU.setUnitId(1);

        // 生成读取保持寄存器 0~1 的 03 功能码指令，查询运行状态和频率
        var msg = Cloud.ModbusRTU.readHoldingRegisters(0, 2);

        return {
            type: "hex",
            msg: msg
        }
    }

    return null;
}

以上函数在收到设备对 05 功能码控制指令的回复后，会返回一条 03 功能码查询指令。配合该操作的延迟设置选项，将延迟时间设为 5 秒，即可在设备执行完控制动作后，再查询最新的运行状态和频率。

示例：根据 JSON 上报生成 JSON 下发

设备通过自定义数据流上报 JSON 数据，平台解析后根据内容下发不同的控制指令。

例如，设备上报：

{
    "cmd": "status",
    "battery": 85
}

当电量低于 90% 时，平台下发低功耗模式指令：

module.exports = function (identifier, data, options) {
    var json = Cloud.jsonParse(data.toString());

    if (json.cmd === "status" && json.battery < 90) {
        return {
            type: "json",
            msg: {
                command: "setPowerMode",
                mode: "low"
            }
        }
    }

    return null;
}
