设备位置

ThingsCloud 支持完善的设备位置管理和设备地图，在各个领域的客户中得到了广泛的应用。

客户通过使用设备地图来实时监控和管理他们的设备，提高运营效率和生产力。无论是物流行业、制造业还是能源领域，设备地图都为客户提供了实时的设备状态和位置信息，帮助他们更好地进行决策和优化运营。

借助 ThingsCloud 设备地图，客户还可以轻松追踪设备的运动轨迹、检查设备的健康状况，并及时采取措施以降低风险和提升效率。

设备位置在各领域广泛应用

在我们的支持工作和客户实践中，物联网设备位置的常见应用场景包括：

冷链物流：通过设备地图组件，物流公司可以实时追踪运输车辆的位置，确保货物安全，提高运输效率和准确性。
汽车租赁：方便客户在手机上查询并定位租赁车辆的位置。在行驶中，利用 ThingsCloud 开箱即用的告警通知，实现超速报警，当行驶速度超过最大限速值，并持续一定次数，自动发送短信给驾驶者。
安防：通过设备地图，监控摄像头的位置一目了然，通过视觉识别上报和设备位置的结合，提高安防系统的响应速度和精确性。
资产追踪：通过设备地图和电子围栏规则，园区管理方可以追踪和管理移动设备、货物或其它资产的位置，提高资产管理的效率和可靠性。
农业畜牧：通过支持位置采集的设备对牛羊牲畜进行定位和监测，帮助牧民实时追踪动物的位置和健康状况，提高养殖管理的效率和减少损失。

在这些应用场景中，设备地图为客户提供了实时位置信息，帮助他们更好地管理和控制相关操作，提高工作效率和客户满意度。

如何更新设备位置？

设备的位置可通过两种方式来更新：

手动编辑每台设备的位置信息，包括地址、行政区划、扩展位置信息、以及经纬度。适用于位置固定的设备，例如水表、电表、大棚智能终端等。
使用设备上报的坐标位置信息。适用于内置 GNSS（全球导航卫星系统，常用GPS/北斗）模组或支持基站定位的设备，例如冷链车辆 GPS 追踪器、户外安全巡检头盔等。

要开启设备的位置功能，非常简单，只需在设备类型的扩展信息中，开启设备位置，这样一来该设备类型下的所有设备都支持设备位置。

设备主动上报位置

如果希望设备主动上报位置坐标，开启使用设备上报位置，并选择关联设备的位置属性，该属性必须在设备类型的属性定义中选择 MapPoint 数据类型。

设备端在上报位置时，可直接通过属性上报，发送如下 JSON 数据格式：

{
    "location": {
        "lat": 41.0203,
        "lng": 38.3183
    }
}

以上 JSON 消息示例中，location 是属性标识符，您也可以使用其它标识符，例如 gps_location、position 等，平台不做特殊规定。

位置属性值应符合特定格式，详情请浏览 MapPoint 数据类型。

对于采用其它二进制或文本格式协议的 GPS 设备，例如：JT808 或自定义协议，可以使用 ThingsCloud 消息规则来自定义解析。例如：

银尔达 Air780EG 模块上报 GPS/LBS 位置数据解析

支持地理坐标系转换规则

对于 GPS 原始位置坐标，需要进行一定的坐标系转换，否则在国内地图服务中显示的位置会和实际位置有偏差。

ThingsCloud 消息规则内置 GPS 坐标系到 GCJ-02 坐标系（俗称火星坐标系）和 BD-08（百度坐标系）的转换，如下图：

自动转换后会生成新的设备位置属性，可在展示时优先使用。

手动编辑设备位置

对于需要手动编辑位置的设备，可以进入每个设备详情页的信息，编辑设备位置。

输入地址关键词即可快速搜索相关地址，以及自动填充行政区划。

设备位置编辑完成！

在控制台查看设备位置地图

在控制台的设备列表中，切换到地图模式，如下图：

地图模式下支持以下操作：

地图可切换行政地图和卫星地图
地图可切换到全屏
可选择显示指定的多个设备

在可视化看板中展示设备位置地图

利用看板的地图组件，您可以指定多个设备，或者设备组下的所有设备，更加灵活的展示设置位置。推荐您学习以下教程：

地图位置组件

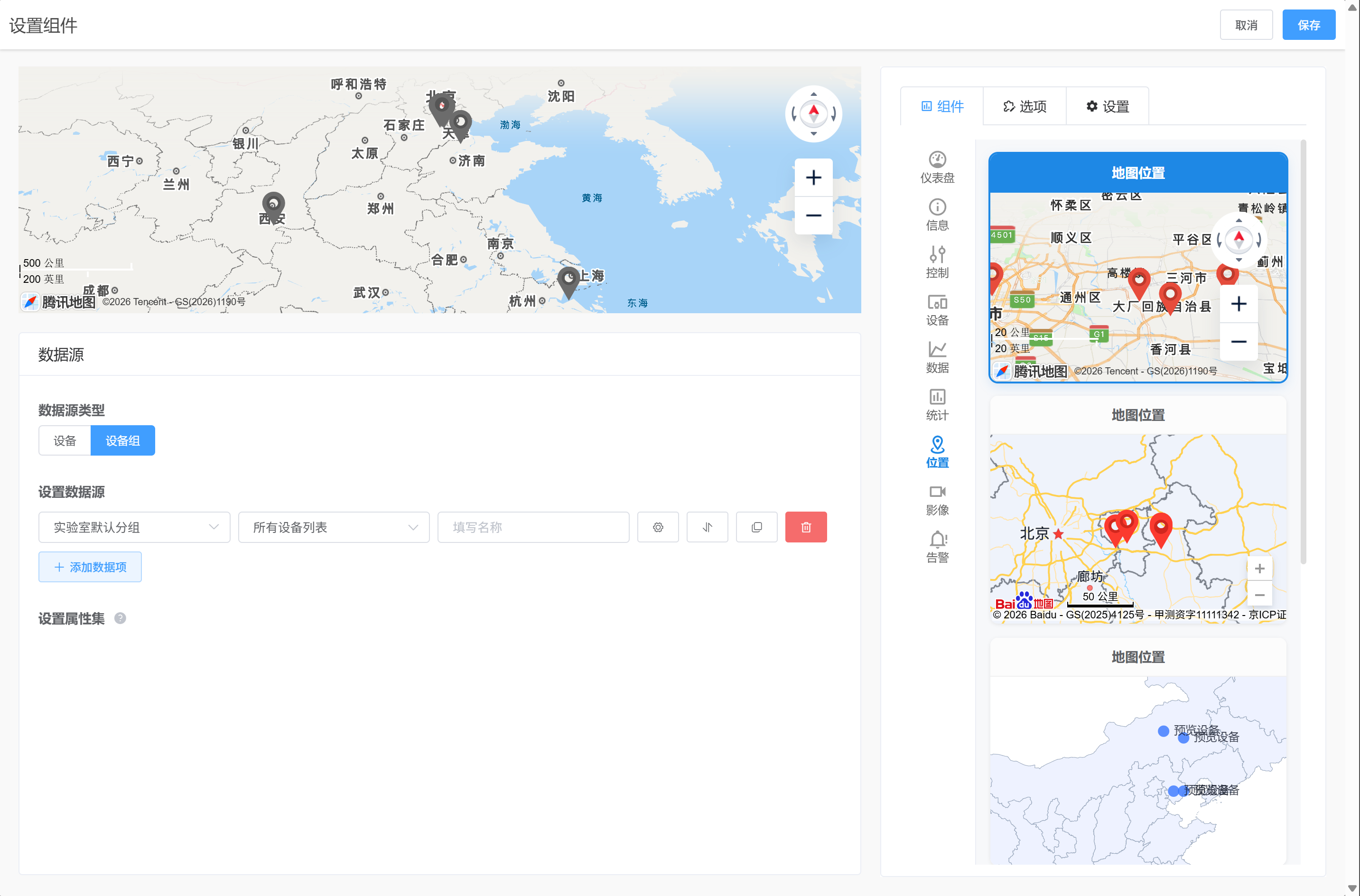

在可视化看板中，您可以使用多种地图位置组件来展示设备分布：

腾讯地图

腾讯地图组件支持普通模式和卫星模式，可在看板中实时展示设备的地理位置分布。您可以指定多个设备，或选择设备组下的所有设备，地图会自动标记每个设备的位置，并支持点击设备标记查看设备详情。腾讯地图组件还支持地图缩放、平移等交互操作，以及自定义地图图标和默认缩放比例。

如果设备上报的是 GPS 坐标系，请使用消息规则进行坐标系转换，自动生成适用于腾讯地图的 GCJ-02 坐标系位置属性，以确保设备位置在地图上准确显示。

消息规则的坐标系转换方法，请学习 GPS 位置坐标系转换。

百度地图

百度地图组件同样支持普通模式和卫星模式，功能与腾讯地图组件类似。百度地图组件支持实时展示设备位置、设备标记点击查看详情、地图缩放平移等交互操作，以及自定义图标和缩放比例。

如果设备上报的是 GPS 坐标系，请使用消息规则进行坐标系转换，自动生成适用于百度地图的 BD-08 坐标系位置属性，以确保设备位置在地图上准确显示。

消息规则的坐标系转换方法，请学习 GPS 位置坐标系转换。

中国行政地图

行政地图组件以中国省级行政区划为底图，直观展示设备在全国或特定区域内的分布密度。鼠标悬停即可查看设备具体信息。行政地图特别适合拥有大规模设备、需要概览地域分布特征的场景，如充电桩网络、零售门店设备、智能货柜等。

地图位置组件支持以下通用配置：

选择指定设备，或按设备组批量绑定设备
设置缩放级别
自定义设备位置标记图标
开启设备跟随模式，自动追踪最新位置

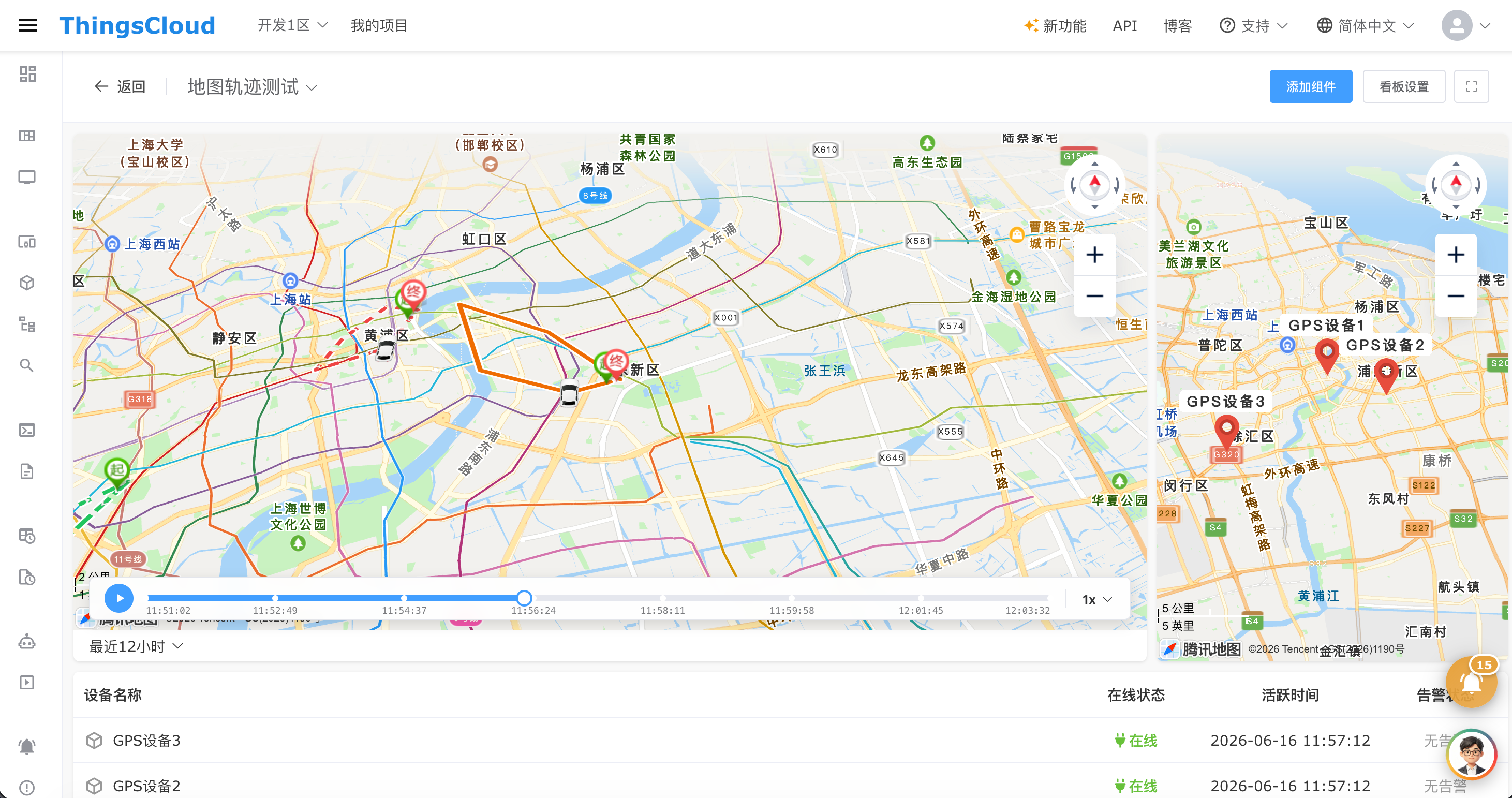

地图轨迹组件

对于车辆、巡检设备、移动资产等需要追踪移动路径的场景，看板还提供了地图轨迹组件，支持在地图上同时展示最多 10 个设备 的实时或历史轨迹。

地图轨迹组件支持以下功能：

多设备轨迹同屏展示：最多可同时展示 10 个设备的轨迹，每个设备以不同颜色的轨迹线区分，便于快速识别和对比。
时间范围选择：支持选择自定义时间范围，灵活查看历史轨迹。
轨迹回放：地图自动绘制设备移动路径，底部时间轴支持播放、暂停、拖动跳转和倍速播放（1x 到 5x），直观还原设备移动全过程。
自动缩放适配：地图会自动调整缩放级别和中心点，确保所有设备轨迹在视野内完整呈现。

地图轨迹组件特别适用于以下场景：

物流车队管理：同时追踪多辆运输车的行驶路径，对比实际路线与规划路线。
巡检人员调度：查看多名巡检人员的巡逻轨迹，确保覆盖所有巡检点位。
移动资产监控：追踪多个移动设备或资产的使用范围和活动热区。

在 ThingsX App 中展示设备地图

设备地图不仅可以在控制台和可视化看板中使用，还可以在用户应用 ThingsX App 中添加设备地图组件，显示设备扩展信息中的位置信息，可以是设备上报的实时位置，也可以是在您在控制台编辑的设备位置。

地图组件支持 ThingsX 全平台，包括 iOS、Android、微信小程序、移动 Web 版。

配置地图 Key

在 App 中添加设备地图组件之前，您需要在项目的第三方集成设置中，配置自己的地图 Key，请学习如何集成第三方地图服务？

使用地图组件

ThingsX 支持的地图组件包括：

腾讯地图
百度地图
Google Map

在 App 设备面板编辑器中，可以设置地图组件的显示模式，通常支持普通模式和卫星模式。此外，您还可以设置地图组件的高度，以及选择图标，并设置缩放比例、俯仰角度、旋转角度等。如下图：

针对海外的设备位置服务，ThingsX App 支持 Google Map 组件，为海外用户提供最佳的设备地图使用体验。

Google Map 组件的样式设置中，支持丰富的自定义选项：

可选多地图类型：普通地图、卫星地图、地形图
设置图标
是否显示全屏控件
是否显示街景地图
是否显示缩放控件

位置导航

当运维人员需要前往设备现场时，最自然的想法就是"帮我导航到那里"。腾讯地图组件和百度地图组件支持开启位置导航功能，开启后，用户在 ThingsX App 中浏览设备地图时，地图左上角会出现导航按钮，点击即可唤起手机里安装的第三方地图应用，由第三方地图应用完成从当前位置到设备位置的路线规划和导航。

在设备面板编辑器中，选中地图组件，在样式设置里打开支持地图导航开关即可启用。需要说明的是，地图组件本身并不提供导航能力，而是通过调用系统接口唤起第三方地图 App 来实现导航。这一功能仅在 iOS 和 Android 原生 App 中生效，微信小程序和移动 Web 暂不支持唤起第三方地图应用。

目前支持唤起的第三方地图应用包括：

国内常用地图：
