配电柜发热并不少见，真正危险的是异常温升被忽略。断路器端子松动、母排连接处氧化、回路长期过载、柜内通风不良，都可能让某个接点持续升温。等到绝缘老化、保护跳闸或出现明显气味时，往往已经影响生产和用电安全。
传统红外测温适合巡检，但两次巡检之间仍有空档。更连续的做法，是在关键接点部署温度传感器，同时采集回路电流和风机状态，将数据接入 ThingsCloud。当温度超过项目设定值时启动柜内散热，并对持续高温、温升异常和设备离线进行告警。
这套系统用于辅助监测和运维响应，不能替代断路器保护、温控保护、消防系统、电气联锁及持证人员巡检。

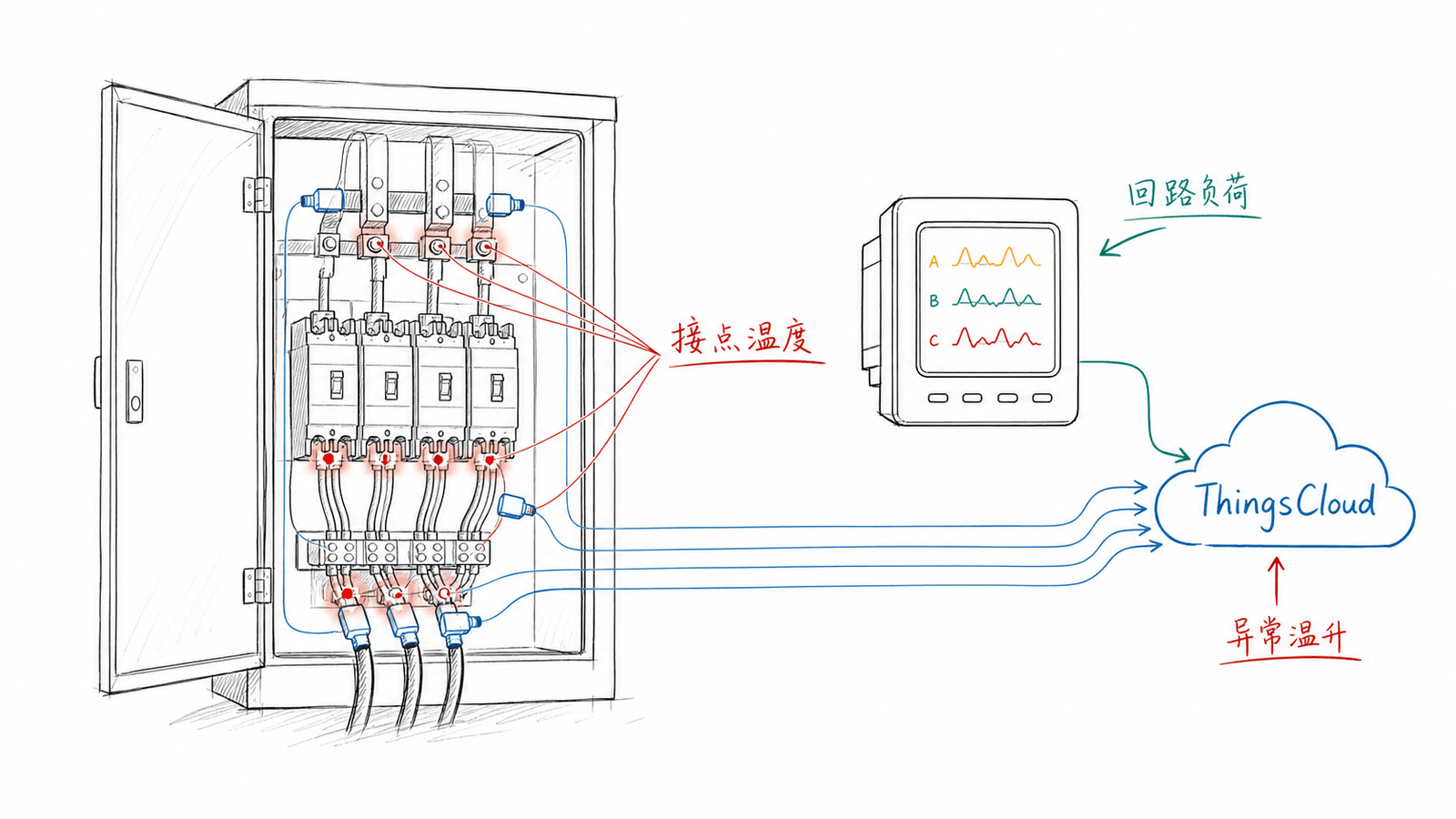

配电柜为什么需要多点连续测温
柜内空气温度只能反映整体环境，很多隐患却首先出现在局部连接点。例如断路器进出线端、接触器端子、电缆接头和母排连接处，可能明显高于柜内其他位置。
因此，测点应围绕关键回路布置，而不是只在柜门附近放一个环境温度传感器。项目规模较大时，可以同时采集：
- 断路器进线端和出线端温度。
- 母排连接点、电缆接头和接触器端子温度。
- 柜内环境温度。
- 三相电流、负载率和三相不平衡情况。
- 风机运行、柜门和控制器在线状态。
温度与电流放在一起看，更容易区分“高负载下整体升温”和“负载不高但某个接点异常发热”。
方案需要哪些设备
常见的接入组合包括：
- 接点温度传感器：贴片式、无线测温或 RS485 接触式探头，根据绝缘、耐压、安装空间和维护要求选型。
- 电力仪表：采集三相电流、电压、功率和负载数据。
- 风机控制器：通过继电器、智能开关或柜内温控设备控制轴流风机。
- DTU 或边缘网关：将 RS485 / Modbus 设备接入 ThingsCloud。
- 现场保护系统：断路器、熔断器、热保护、消防和电气联锁等独立装置。
测温装置的安装和配电柜改造必须符合现场电气安全要求，由具备资质的人员实施。对于高压柜、重要低压柜和连续生产回路，还应先完成风险评估和停送电方案。
在 ThingsCloud 中定义监测属性
设备类型可以先定义以下核心属性：
| 设备 | 属性名称 | 标识符示例 | 数据类型 | 属性方向 |
|---|---|---|---|---|
| 测温设备 | 接点温度 | contact_temperature | Number | 设备上报 |
| 电力仪表 | A/B/C 相电流 | current_a 等 | Number | 设备上报 |
| 柜内传感器 | 环境温度 | cabinet_temperature | Number | 设备上报 |
| 风机控制器 | 风机开关 | fan_power | Switch | 云端下发或设备云端共享 |
| 风机控制器 | 故障状态 | fault | Switch 或 Enum | 设备上报或设备云端共享 |
如果一台设备包含多个测点，可以分别定义对应属性；如果每个探头作为独立设备接入，则要用清晰的设备名称标记柜号、回路和位置，避免告警发生后仍无法定位。
自动散热应该怎么配置

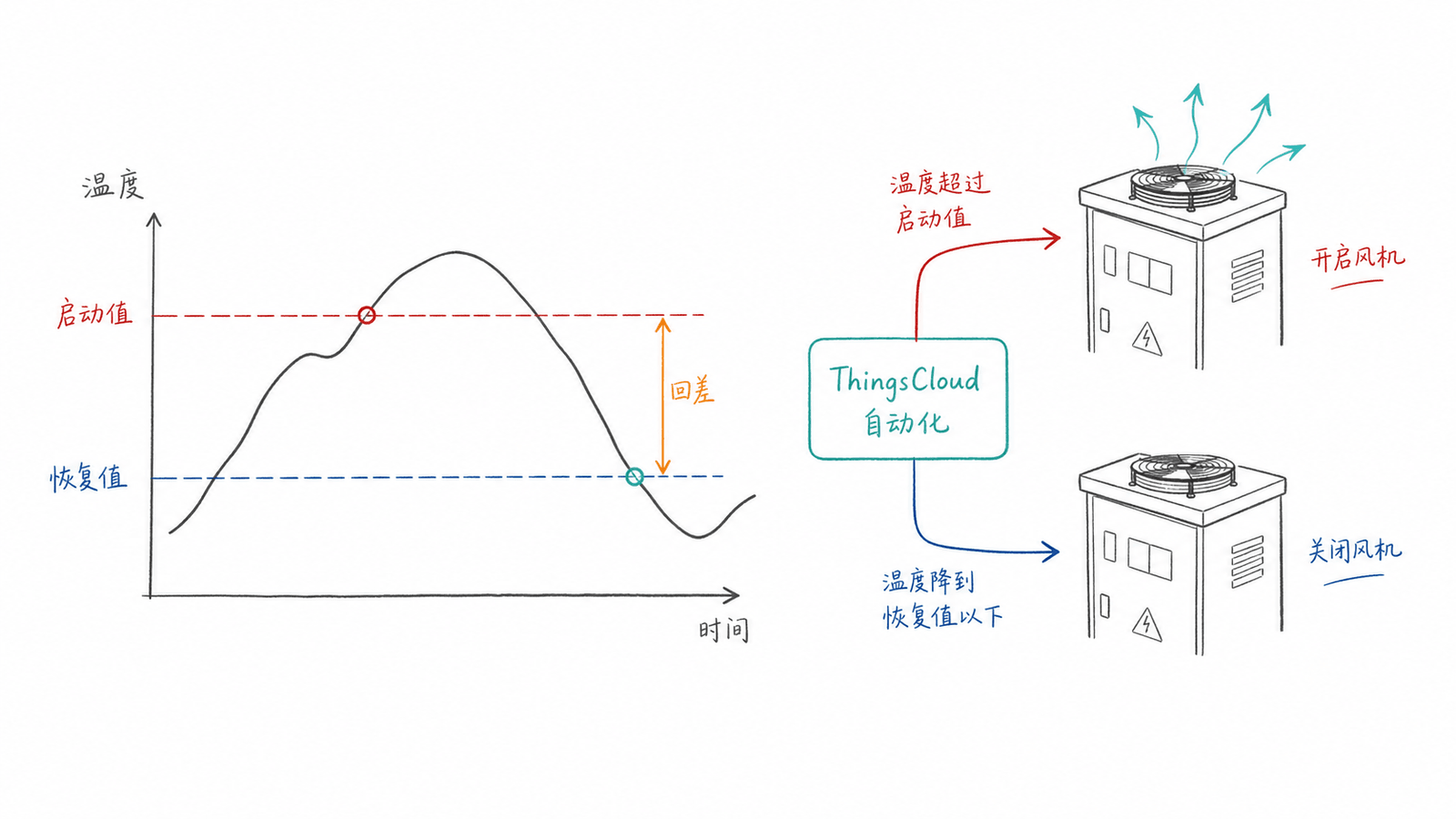

配电柜自动散热适合使用两条温度规则：高于启动值时开风机，降到恢复值以下时关风机。恢复值低于启动值，可以避免温度在临界点附近波动导致风机频繁启停。
例如，项目根据设备手册和电气设计确定了启动值与恢复值后，可以按下面的结构配置：
规则一：高温启动风机
| 环节 | 配置内容 |
|---|---|
| 触发器 | 设备属性变化：关键接点温度高于启动值 |
| 执行条件 | 风机控制器的状态属性在最近一段时间内有更新；需要时增加回路负载条件 |
| 动作 | 下发 风机开关 = ON |
| 并发策略 | 放弃本次 |
规则二：温度恢复后关闭风机
| 环节 | 配置内容 |
|---|---|
| 触发器 | 设备属性变化：关键接点温度低于恢复值 |
| 动作 | 下发 风机开关 = OFF |
阈值不应直接照搬其他项目。不同绝缘等级、器件温升限值、安装环境和测温位置，对温度的判断标准并不相同，应由项目电气负责人依据设备资料和现场规范确定。
自动散热之后仍高温，必须告警
风机可以改善柜内通风，却不能修复端子松动、接触电阻增大或回路过载。如果风机启动后温度仍持续升高，继续吹风只会掩盖问题。
建议把告警分为几个层次：
- 预警：温度达到关注区间，提醒运维观察负载和趋势。
- 持续高温告警：温度超过设定值并持续一定时间，通知电气人员到场检查。
- 快速温升告警：条件允许时，对短时间明显升温的测点进行重点关注。
- 设备离线告警：测温设备、电力仪表或风机控制器长时间不活跃时提醒维护。
- 风机故障告警：平台已下发开启指令，但设备反馈故障或运行状态异常。
ThingsCloud 告警规则支持设置重复次数或持续时间，可用于过滤瞬时扰动。通知内容应包含柜号、回路、测点位置、当前温度和告警时间，确保值班人员收到消息后能直接定位。

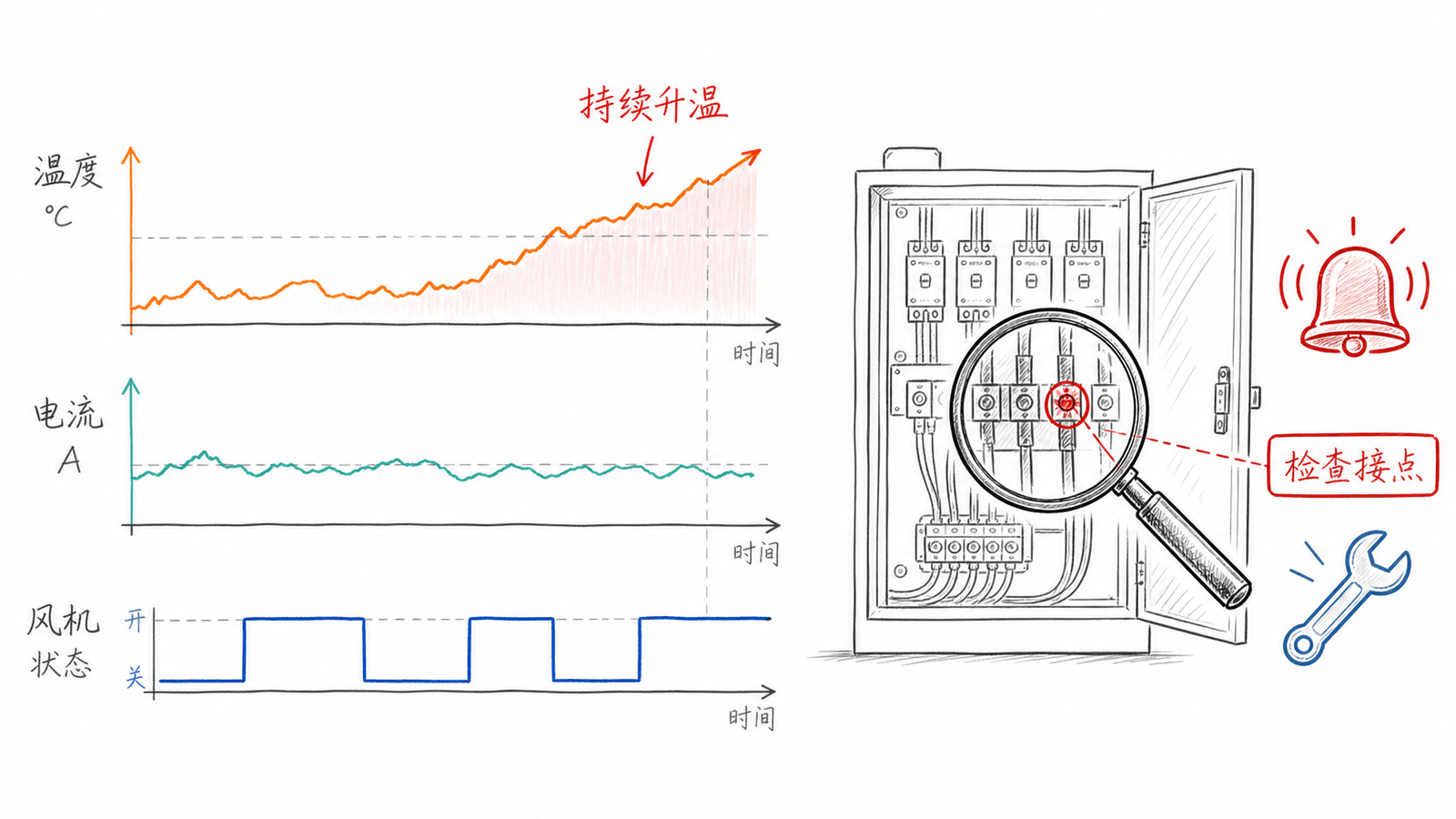

趋势数据比单次超温更有价值
单个温度数值只能说明当前状态，连续趋势更适合发现隐患。建议在看板中同时展示：
- 每个关键测点的实时温度。
- 同一回路各相或相邻接点的温度对比。
- 温度与电流的叠加趋势。
- 风机开关和运行状态。
- 当前告警、历史告警与设备在线状态。
如果负载变化不大，某个接点的温度却逐周升高，就值得安排停电检查；如果三相电流接近，但其中一相接点长期明显偏热，也可能与连接状态有关。趋势数据可以帮助运维从“超温后处理”转向有计划的预防性维护。
现场处置不能停留在远程操作
收到持续高温告警后，值班人员应按企业电气安全制度处置。常见检查方向包括：
- 核对测点读数，排除探头松动、安装位置偏移或采集异常。
- 查看回路电流、负载变化和三相不平衡情况。
- 由专业人员检查端子紧固、接点氧化、绝缘老化和通风堵塞。
- 根据风险等级执行降载、停电检修或更换器件，不能仅依靠远程风机维持运行。
- 处理完成后记录原因，并观察恢复后的温度趋势。
对于是否远程分闸，应由电气设计、生产工艺和安全管理共同确定。重要回路的停电可能带来新的风险，不建议把未经评估的断电动作直接加入通用自动化。
项目验收要验证哪些内容
交付时不仅要演示温度上报，还应验证整条链路：
- 各测点与实际柜号、回路、位置一一对应。
- 超过启动值后风机能够正确开启，温度恢复后能够关闭。
- 风机控制器离线时，平台能够识别下发失败或产生离线告警。
- 持续高温告警能发送给指定的电气运维人员。
- 看板能够回看温度、电流和风机状态趋势。
- 现场保护和人工处置流程不依赖云平台连接。
小结
配电柜温度监测的价值，不只是出现高温时自动打开风机，而是把关键接点温度、回路负荷、设备状态和告警处置放在同一套管理链路中。
ThingsCloud 可以连接测温设备、电力仪表和风机控制器，通过自动化完成温度触发与恢复控制，通过告警规则通知运维人员，再用趋势数据支持隐患排查。现场电气保护和专业检修仍是安全基础，平台则让异常更早被看见、更快被定位。
